Sistemas de Ajuste Dimensional: A Ciência do Acoplamento Perfeito

Se a tolerância define os limites de uma peça, o Ajuste Dimensional define como essa peça se comportará ao ser montada em outra. Na indústria, não basta que o furo e o eixo estejam “dentro da medida”; eles precisam ter a folga ou a interferência correta para que a máquina funcione sem travar ou vibrar excessivamente.

O que é Ajuste Dimensional?

Enquanto a tolerância dimensional define a “margem de erro” de uma única peça, o Ajuste Dimensional é o termo técnico que descreve o caráter do acoplamento entre duas peças (geralmente um eixo e um furo) que possuem a mesma dimensão nominal.

A. A Definição Normativa (ISO 286)

Segundo a norma internacional ISO 286, ajuste é a relação resultante da diferença entre as medidas de duas peças antes da sua montagem. Essa diferença determina se as peças terão liberdade de movimento ou se estarão presas uma à outra.

Furo: Nome genérico dado a qualquer superfície interna de uma peça (alojamentos).
Eixo: Nome genérico dado a qualquer superfície externa (pinos, eixos, guias).

B. O Papel da “Linha Zero”

Para entender o ajuste, imagine uma Linha Zero (a dimensão teórica perfeita). O ajuste ocorre quando posicionamos o campo de tolerância do furo e do eixo em relação a essa linha:

Se o campo do furo estiver “acima” do campo do eixo: Folga.
Se o campo do eixo estiver “invadindo” o campo do furo: Interferência.

C. Por que o Ajuste é o “Coração” da Produção D2C?

No modelo de venda direta ao consumidor industrial, o ajuste dimensional é a garantia da Intercambiabilidade.

Redução de Custos: Se o ajuste está bem definido, você não precisa de ajustes manuais (lixamento ou usinagem secundária) na montagem.
Qualidade Percebida: Um ajuste correto evita que o produto final do seu cliente faça ruído, vibre ou apresente vazamentos.
Segurança de Dados: O ajuste permite que o controle de qualidade seja feito com calibradores fixos, que são mais rápidos e menos propensos a erros de leitura do que paquímetros e micrômetros.

D. Variáveis que Influenciam o Ajuste

Ao prestar consultoria para seu cliente, lembre-o de que o ajuste projetado no papel pode ser alterado por:

Rugosidade Superficial: Se as superfícies forem muito rugosas, o “pico” do metal pode causar uma interferência falsa, que se perde assim que a máquina começa a trabalhar.

Dilatação Térmica: Peças montadas a 35 °C podem ter um ajuste diferente das medidas a 20 °C.

Os Três Tipos de Ajustes Fundamentais

1. Ajuste com Folga (Ajuste Móvel)

Neste tipo de ajuste, o diâmetro do furo é sempre maior que o diâmetro do eixo. Existe um espaço livre entre as superfícies que permite o movimento relativo.

Característica: A zona de tolerância do furo está totalmente acima da zona de tolerância do eixo.
Funcionalidade: Essencial para peças que precisam de rotação, deslizamento ou lubrificação (como um eixo girando dentro de uma bucha).
Exemplos de Campo ISO: H7/g6 ou H8/f7.
O Papel do Calibrador: O lado “Passa” do tampão entra com facilidade e o lado “Passa” do anel desliza suavemente sobre o eixo.

2. Ajuste com Interferência (Ajuste Forçado)

Aqui ocorre o inverso: o diâmetro do eixo é sempre maior que o diâmetro do furo. Para que a montagem ocorra, é necessária a deformação elástica dos metais ou a dilatação/contração térmica.

Característica: A zona de tolerância do eixo está totalmente acima da zona de tolerância do furo.
Funcionalidade: Utilizado para fixação permanente de peças que devem transmitir torque ou carga sem deslizar (como um rolamento em um cubo ou um pino travado).
Exemplos de Campo ISO: H7/p6 ou H7/s6.
O Papel do Calibrador: O controle de qualidade aqui é crítico; se a interferência for excessiva, a peça racha durante a montagem; se for baixa, ela solta em operação.

3. Ajuste Incerto (Ajuste de Transição)

Este é o “meio-termo”. Dependendo das variações reais de fabricação dentro do lote, o acoplamento pode resultar em uma pequena folga ou uma pequena interferência.

Característica: As zonas de tolerância do furo e do eixo se sobrepõem parcial ou totalmente.
Funcionalidade: Utilizado para posicionamento preciso e centragens onde a montagem e desmontagem frequentes são necessárias, geralmente com auxílio de um martelo de borracha ou prensa leve.
Exemplos de Campo ISO: H7/s6 ou H7/n6.
O Papel do Calibrador: Exige máxima atenção à validade da calibração, pois as margens de erro permitidas são extremamente estreitas.

Tabela Comparativa de Decisão (Visão Estratégica)

Tipo de Ajuste	Movimento Relativo?	Montagem	Custo de Fabricação
Folga	Sim (Livre)	Manual / Desliza	Menor (tolerâncias maiores)
Incerto	Não (Fixação Leve)	Impacto Leve / Guia	Médio (precisão de guia)
Interferência	Não (Fixação Forte)	Prensa / Térmica	Maior (acabamento fino)

Sistemas de Ajuste: Furo-Base vs. Eixo-Base

A. Sistema Furo-Base (Furo Padrão)

Neste sistema, o diâmetro do furo é mantido fixo em uma posição de referência chamada H (onde o afastamento inferior é zero). O ajuste desejado é obtido variando-se apenas a zona de tolerância do eixo (letras minúsculas).

Representação: 50H7/g6, 50H7/p6, etc.
Por que é o preferido da indústria?
- Economia de Ferramental: Furos são feitos com ferramentas fixas (brocas, alargadores). Ter um único alargador H7 permite criar dezenas de ajustes diferentes apenas alterando a programação do torno que faz o eixo.
- Calibradores: Você precisa de poucos Calibradores Tampão H7, o que simplifica o estoque de metrologia.
Aplicação: Mecânica geral, motores, redutores e quase toda a usinagem convencional.

B. Sistema Eixo-Base (Eixo Padrão)

Aqui, o diâmetro do eixo é mantido fixo na posição h (onde o afastamento superior é zero). O ajuste é alcançado variando-se a zona de tolerância do furo (letras maiúsculas).

Representação: $50G7/h6$, $50P7/h6$, etc.
Quando utilizar?
- Matéria-prima Comercial: Quando se utiliza eixos trefilados ou retificados de precisão comprados prontos (barras retificadas $h6$ ou $h7$), onde não é viável ou econômico usinar o diâmetro externo.
- Múltiplos Componentes: Quando várias peças com ajustes diferentes precisam ser montadas em um único eixo longo de diâmetro constante.
Aplicação: Máquinas têxteis, máquinas agrícolas e transmissões que utilizam eixos comerciais longos.

C. Comparativo de Decisão para o Cliente (Visão CDM)

Como consultor, você deve orientar seu cliente com base na eficiência de custos:

Critério	Sistema Furo-Base (H)	Sistema Eixo-Base (h)
Frequência de Uso	Mais de 80% das aplicações.	Casos específicos (eixos longos).
Ferramentas de Corte	Economiza Alargadores/Brocas.	Exige diversos Alargadores.
Custo de Calibradores	Menor investimento em Tampões.	Menor investimento em Anéis.
Facilidade de Ajuste	Fácil (ajusta-se o eixo no torno).	Difícil (exige precisão no furo interno).

Como Ler um Ajuste no Desenho Técnico

Um ajuste é sempre representado pela dimensão nominal seguida das classes de tolerância.

Exemplo: 50H7/g6

50: Dimensão nominal em mm.

H7: Tolerância do Furo (Sistema Furo-Base, Precisão IT7).

g6: Tolerância do Eixo (Ajuste com folga, Precisão IT6).

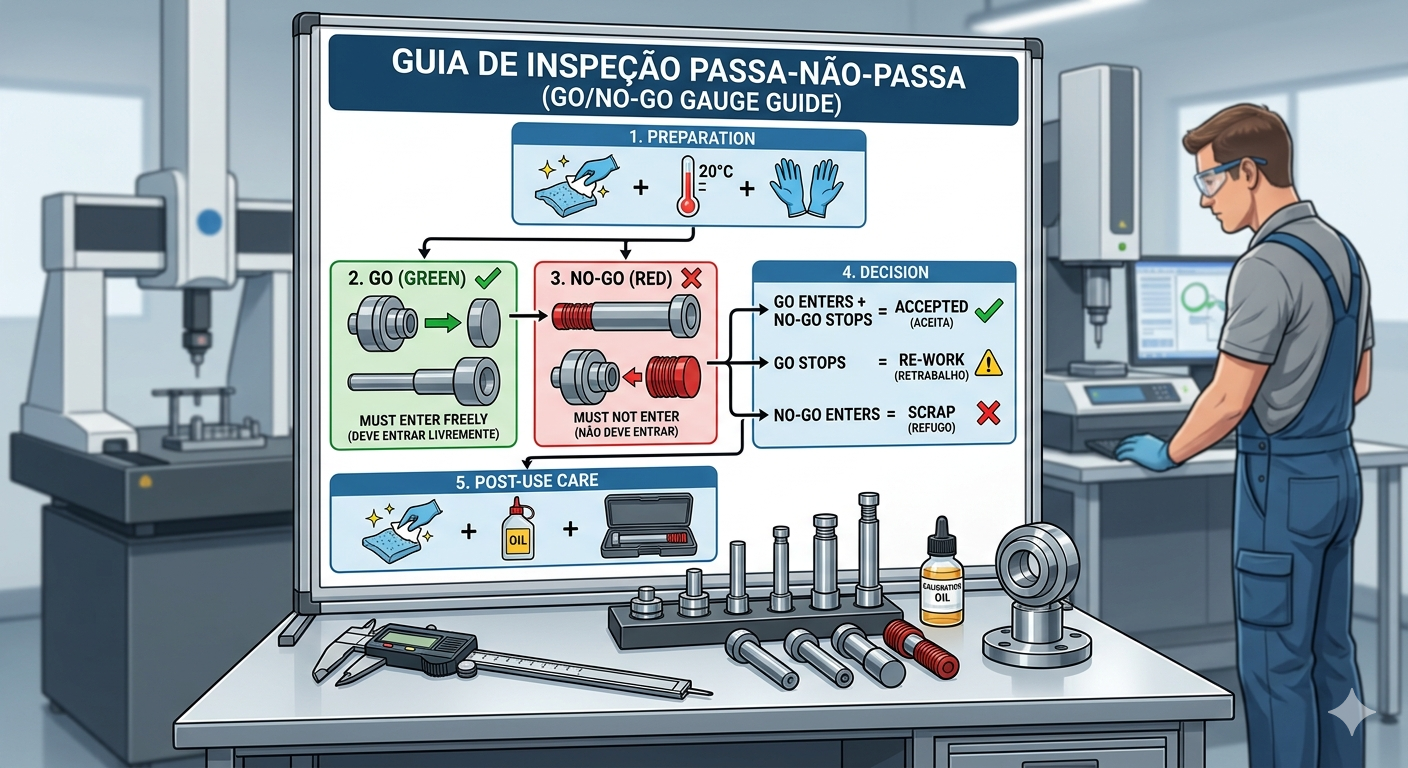

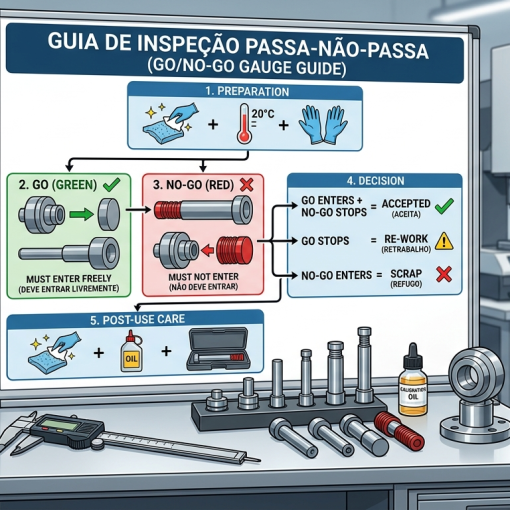

O Impacto nos Calibradores Passa-Não-Passa

A escolha do sistema de ajuste define quais calibradores você deve ter em estoque:

Se sua fábrica padroniza o Sistema Furo-Base (H7), você precisará de poucos calibradores tampão fixos, mas de uma variedade maior de calibradores de anel ou de boca para os eixos.
Isso otimiza o seu LCC (Life Cycle Cost) dos instrumentos de medição.
